REDUCTORES Y MOTORREDUCTORES EPICICLOIDALES (SERIE EX)
CARACTERÍSTICAS
La serie de reductores y motorreductores Epicicloidal EX, es a día de hoy una de las opciones más versátiles y robustas de nuestro catálogo. Con posibilidad de ejecución en línea o 90º dispone de una enorme variedad de opciones de montaje, como pueden ser ejes de salida con chavetero de varios diámetros, ejes de salida con doble chavetero, ejes de salida huecos estriados, diferentes opciones de bridas en salida y entrada, etc. Ha sido proyectado para aplicaciones de trabajo duras y soporta fuertes cargas radiales. Tiene múltiples aplicaciones y es un buen sustituto del reductor coaxial de gran tamaño.
- Par nominal (Nm) Min 432 - Max 131500
- Potencia entrada (kW) Min 0.1 - Max 2336.9
- Relación de reducción Min 3.48 - Max 2882.9
| Tamaño | Par nominal (Nm) | Potencia entrada (kW) | Relación de reducción |
|---|---|---|---|
| 10 |
Min: 432 Max: 1049 |
Min: 0.1 Max: 18.6 |
Min: 1/3.48 Max: 1/2687 |
| 20 |
Min: 735 Max: 1999 |
Min: 0.2 Max: 31.6 |
Min: 1/3.48 Max: 1/2687 |
| 25 |
Min: 1020 Max: 2240 |
Min: 0.22 Max: 35.8 |
Min: 1/4.26 Max: 1/2687 |
| 30 |
Min: 1252 Max: 2700 |
Min: 0.22 Max: 52 |
Min: 1/3.6 Max: 1/2800 |
| 40 |
Min: 1410 Max: 5300 |
Min: 0.42 Max: 17.2 |
Min: 1/12.53 Max: 1/2800 |
| 50 |
Min: 2198 Max: 5300 |
Min: 0.42 Max: 91.3 |
Min: 1/3.6 Max: 1/2800 |
| 70 |
Min: 2931 Max: 6200 |
Min: 0.7 Max: 121.8 |
Min: 1/3.6 Max: 1/1178 |
| 80 |
Min: 2652 Max: 7200 |
Min: 0.46 Max: 113.3 |
Min: 1/3.5 Max: 1/2818 |
| 90 |
Min: 4277 Max: 9600 |
Min: 0.63 Max: 51.8 |
Min: 1/12.6 Max: 1/2818 |
| 100 |
Min: 3635 Max: 10700 |
Min: 0.63 Max: 155.4 |
Min: 1/3.5 Max: 1/2818 |
| 150 |
Min: 6279 Max: 18500 |
Min: 1.44 Max: 246.4 |
Min: 1/4.09 Max: 1/2422 |
| 180 |
Min: 9439 Max: 21700 |
Min: 1.3 Max: 95.6 |
Min: 1/15.84 Max: 1/2041 |
| 200 |
Min: 8487 Max: 21700 |
Min: 4 Max: 282.5 |
Min: 1/4.4 Max: 1/859.45 |
| 250 |
Min: 9263 Max: 31800 |
Min: 1.8 Max: 376.7 |
Min: 1/3.6 Max: 1/2450 |
| 280 |
Min: 13488 Max: 33000 |
Min: 1.8 Max: 154.8 |
Min: 1/12.7 Max: 1/2500 |
| 300 |
Min: 12350 Max: 38000 |
Min: 2.9 Max: 512.7 |
Min: 1/3.52 Max: 1/1842 |
| 350 |
Min: 14059 Max: 40000 |
Min: 2.19 Max: 520.1 |
Min: 1/4.04 Max: 1/2882.9 |
| 420 |
Min: 17214 Max: 46000 |
Min: 3.6 Max: 615.8 |
Min: 1/4.18 Max: 1/2019 |
| 650 |
Min: 24318 Max: 68000 |
Min: 4.8 Max: 869.89 |
Min: 1/4.18 Max: 1/2039 |
| 850 |
Min: 33289 Max: 85000 |
Min: 8.6 Max: 1190.77 |
Min: 1/4.18 Max: 1/1536 |
| 1200 |
Min: 65328 Max: 131500 |
Min: 6.6 Max: 2336.9 |
Min: 1/4.18 Max: 1/2402.4 |

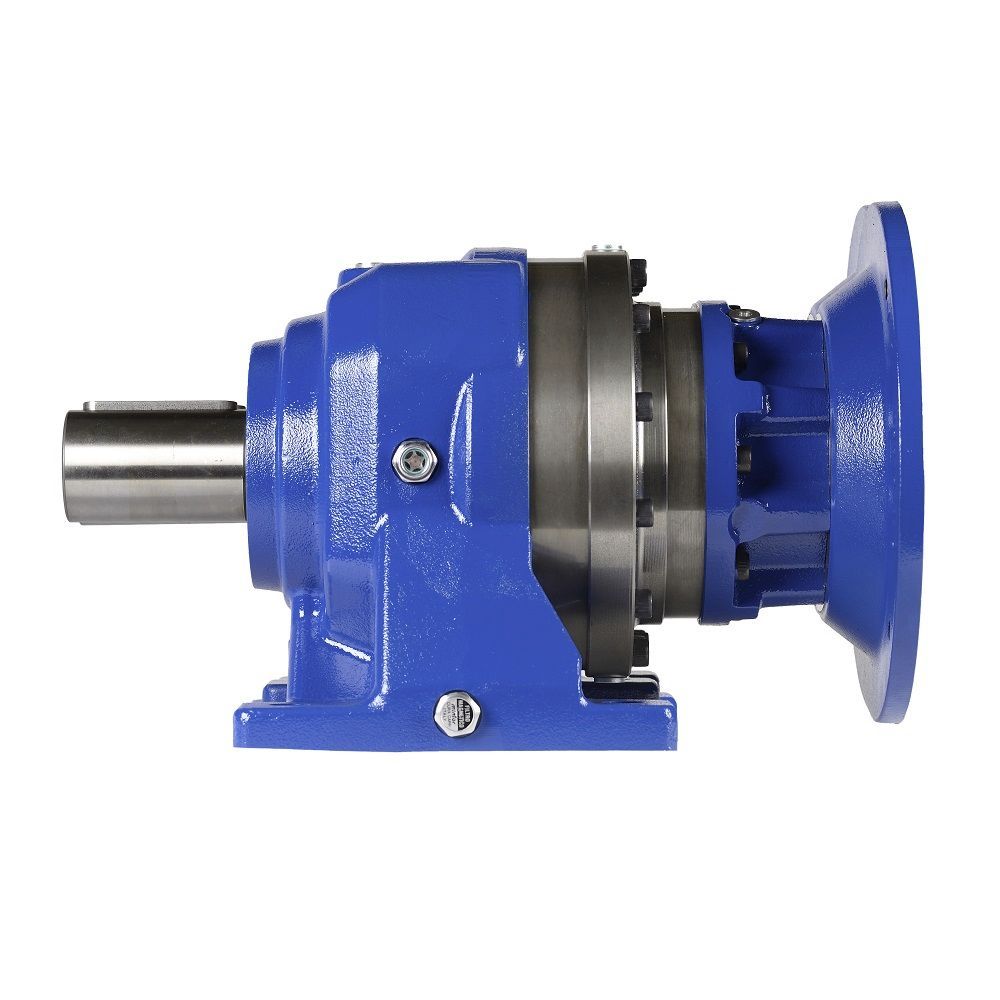

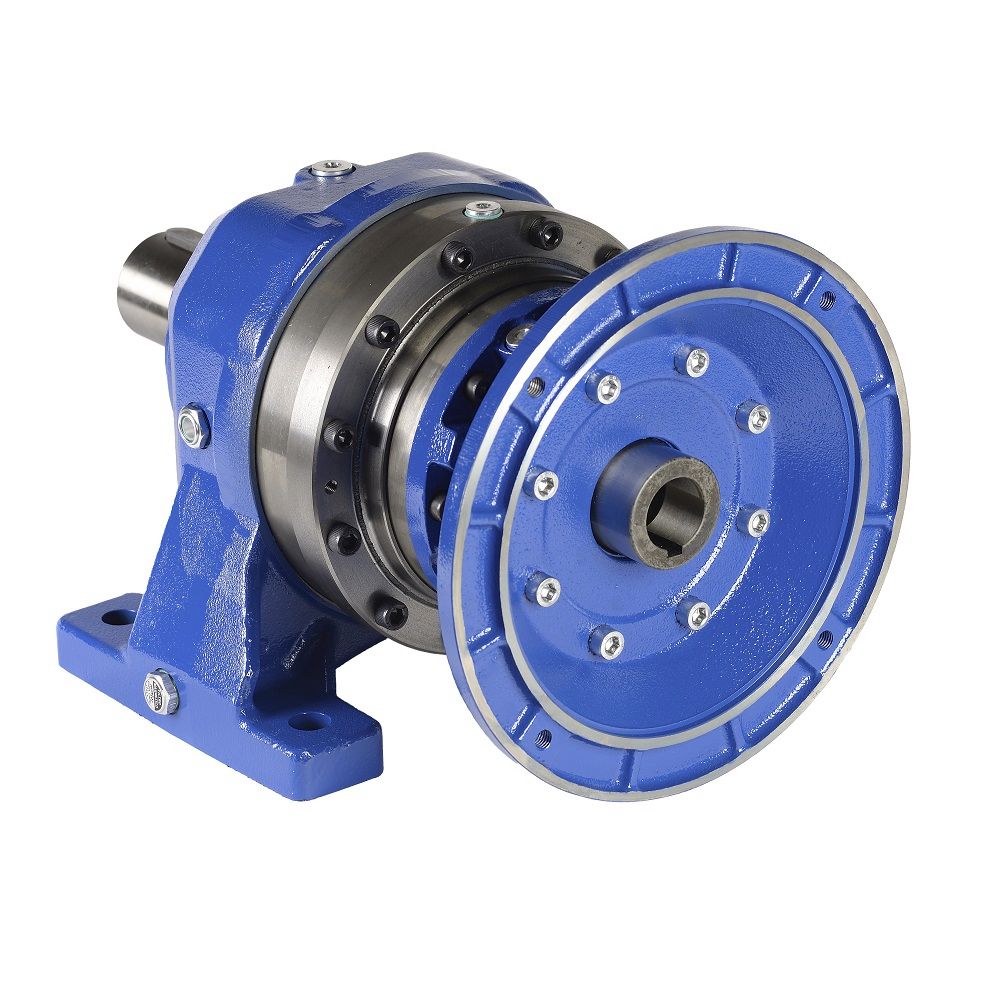

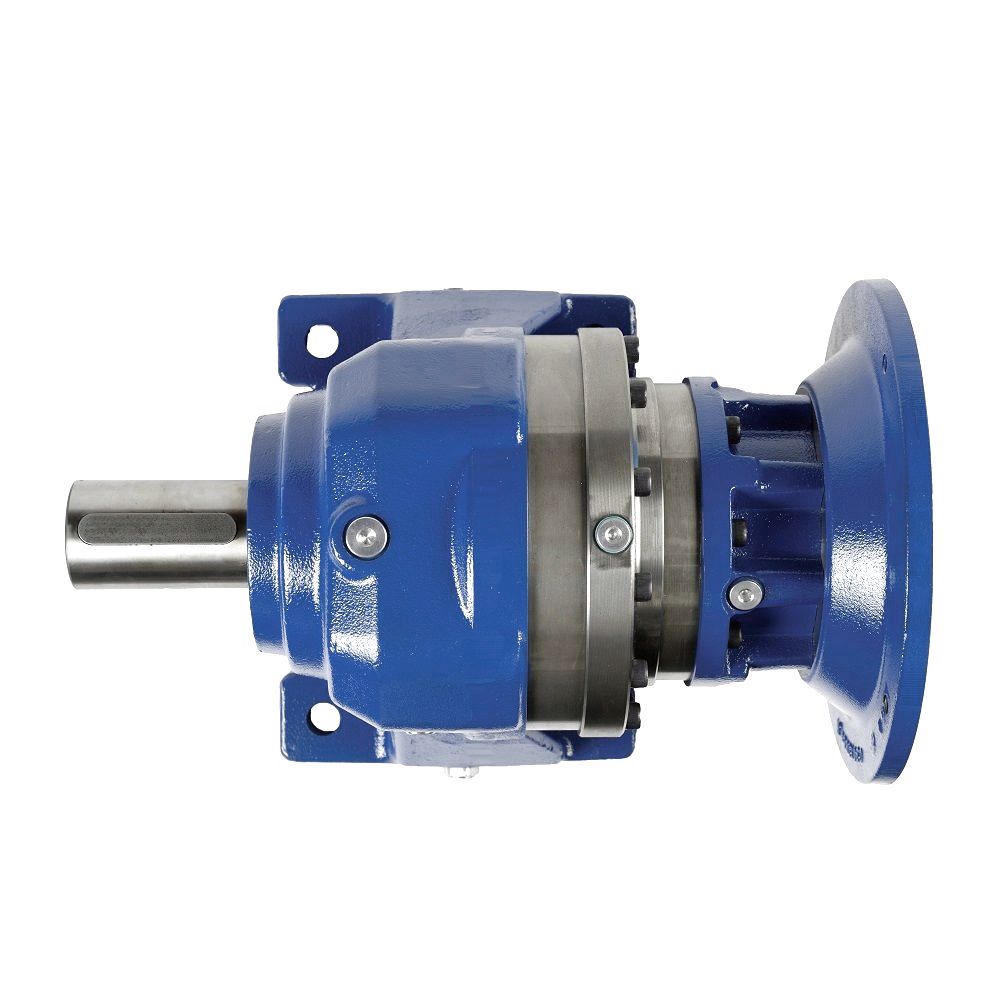

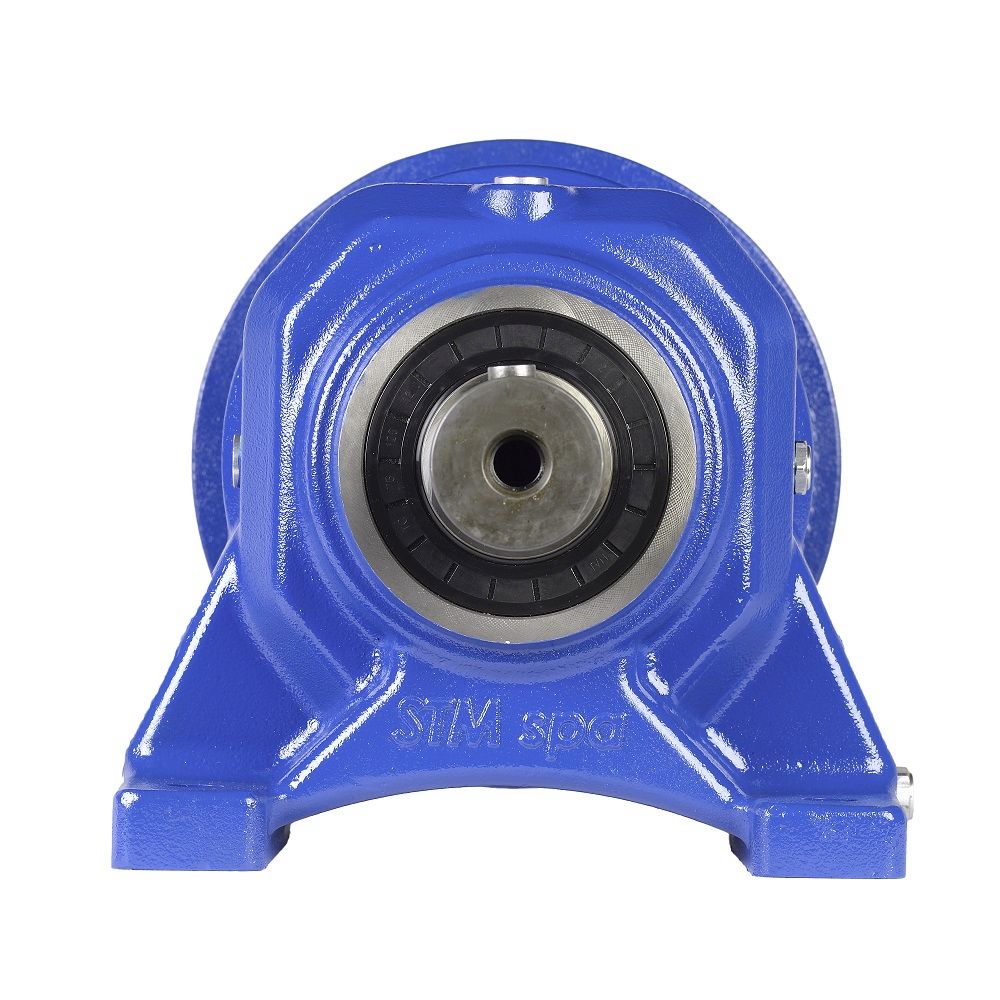

| Foto | Alzado | Planta | Perfil |
