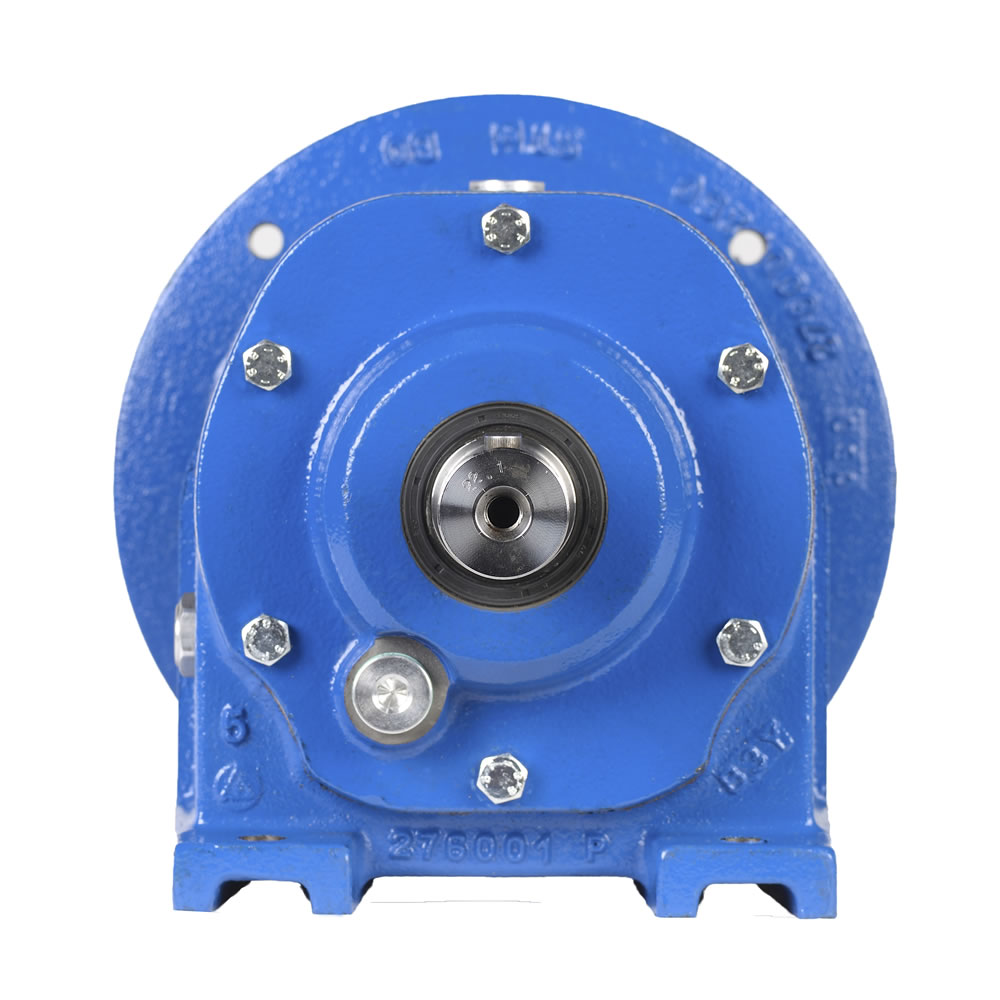

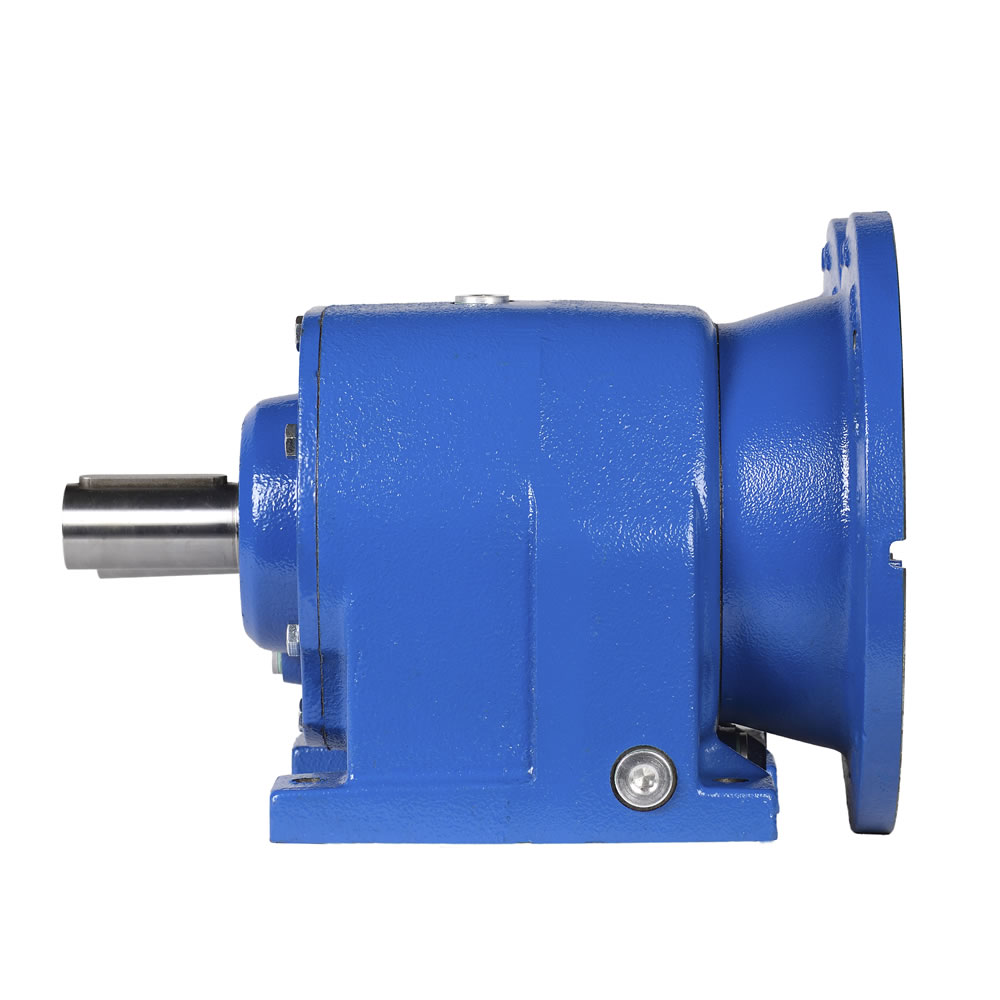

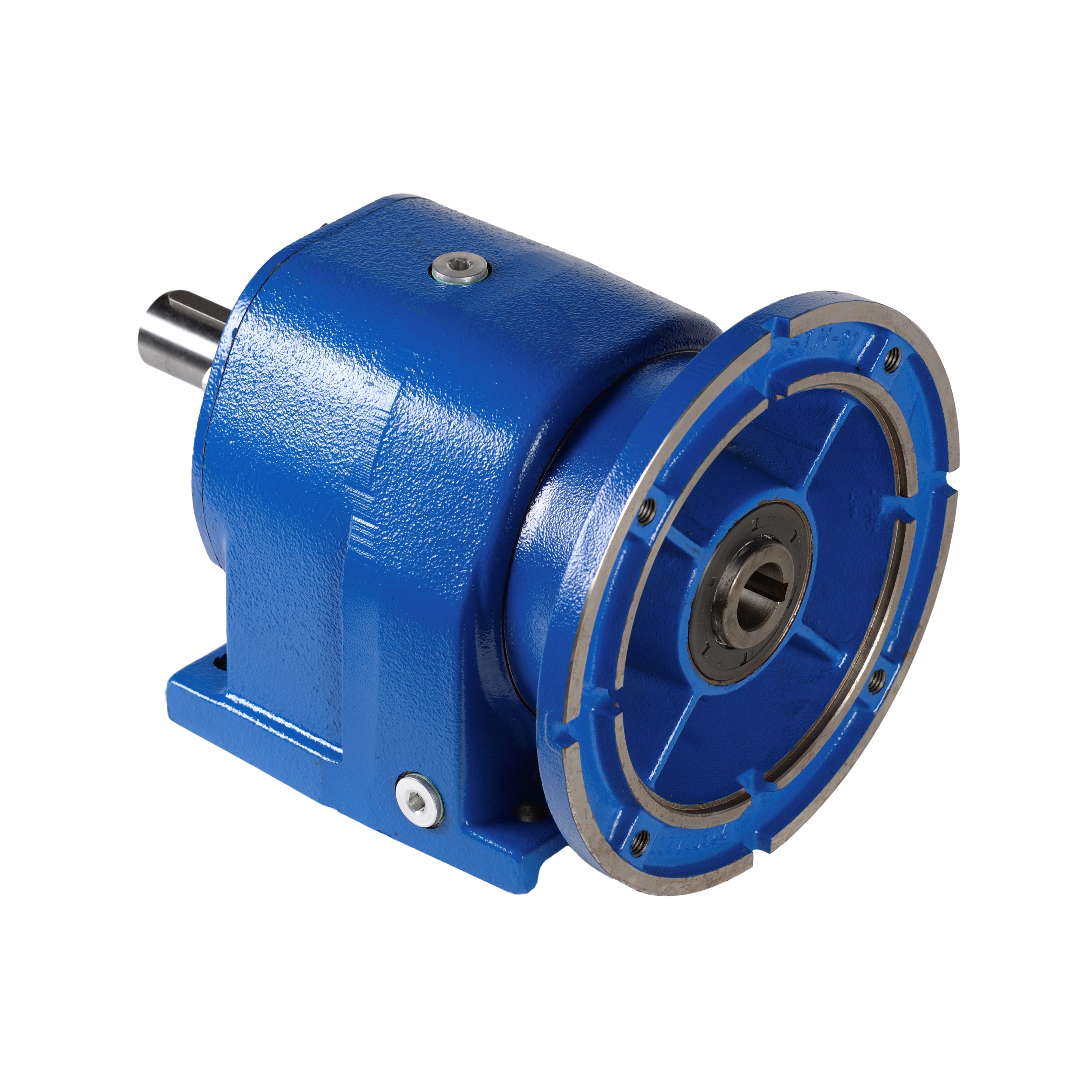

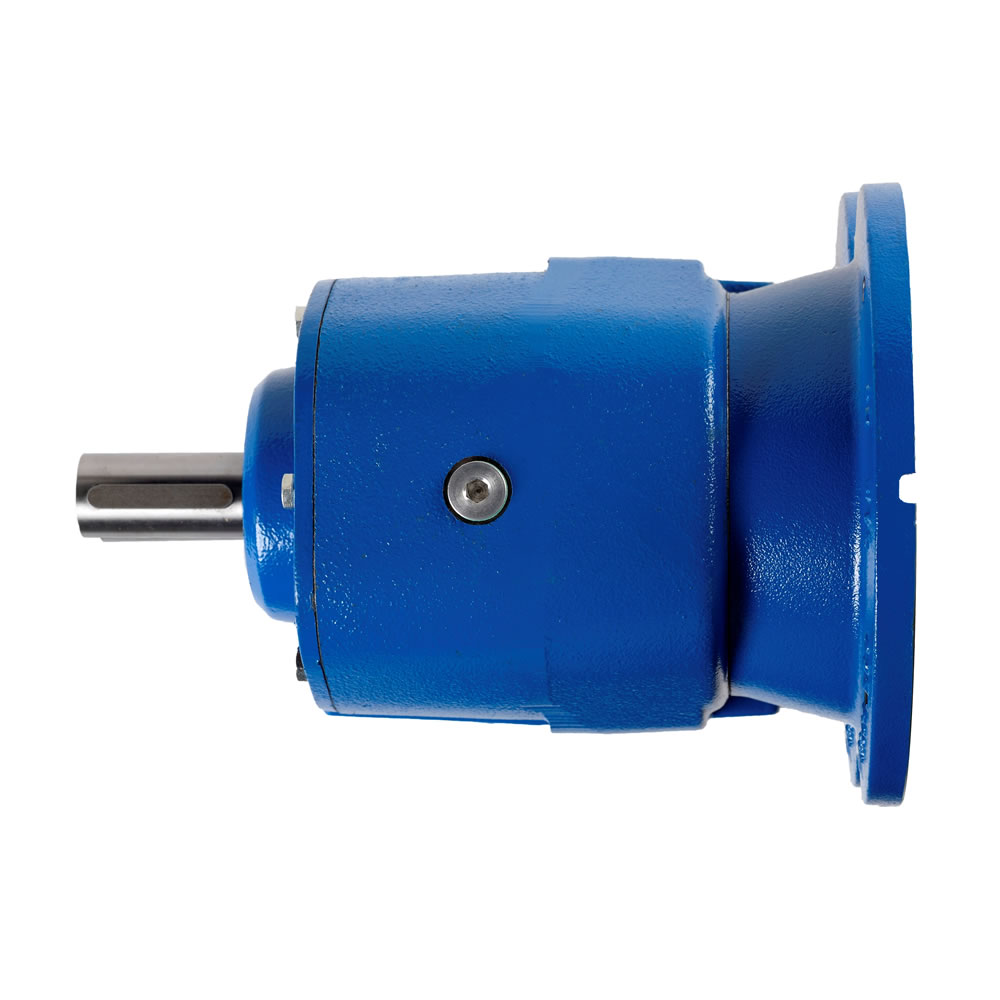

REDUCTORES Y MOTORREDUCTORES COAXIALES (SERIE AM/AR/AC)
CARACTERÍSTICAS
La serie de Reductores y Motorreductores coaxiales AM está compuesta por más de una decena de tamaños con 2 y 3 trenes de reducción. Su montaje se configura en patas o con diferentes bridas de salida, permitiendo una gran compatibilidad en sustitución a otras marcas. Fabricada en una estructura monolítica de extraordinaria rigidez, permite cargas elevadas sin comprometer sus prestaciones.
- Par nominal (Nm) Min 12 - Max 4300
- Potencia entrada (kW) Min 0.03 - Max 88.97
- Relación de reducción Min 2.4 - Max 301.2
Tamaño | Par nominal (Nm) | Potencia entrada (kW) | Relación de reducción | Diametro del eje |
---|---|---|---|---|
25 |
Min: 12 Max: 22 |
Min: 0.03 Max: 0.52 |
Min: 1/3.4 Max: 1/86.2 |
Estándar 11 Opcional 14 |
35 |
Min: 35 Max: 60 |
Min: 0.04 Max: 1.51 |
Min: 1/3.4 Max: 1/195.6 |
Estándar 16 Opcional 19 y 20 |
41 |
Min: 80 Max: 110 |
Min: 0.07 Max: 1.56 |
Min: 1/7.5 Max: 1/223.2 |
Estándar 20 Opcional 19 y 25 |
45 |
Min: 115 Max: 200 |
Min: 0.13 Max: 2.91 |
Min: 1/5.8 Max: 1/196 |
Estándar 25 Opcional 24 y 30 |
50 |
Min: 147 Max: 216 |
Min: 0.17 Max: 3.42 |
Min: 1/6.3 Max: 1/181.5 |
Estándar 25 Opcional 24 y 30 |
55 |
Min: 200 Max: 300 |
Min: 0.15 Max: 6.85 |
Min: 1/4.3 Max: 1/301.2 |
Estándar 30 Opcional 32 |
60 |
Min: 338 Max: 460 |
Min: 0.33 Max: 6.27 |
Min: 1/7.9 Max: 1/185.3 |
Estándar 30 Opcional 28 y 35 |
70 |
Min: 430 Max: 600 |
Min: 0.29 Max: 15.3 |
Min: 1/4.5 Max: 1/260.8 |
Estándar 35 |
80 |
Min: 707 Max: 967 |
Min: 0.72 Max: 13.28 |
Min: 1/7.8 Max: 1/197.5 |
Estándar 40 Opcional 38 |
90 |
Min: 1150 Max: 1950 |
Min: 0.72 Max: 45.5 |
Min: 1/3.9 Max: 1/274 |
Estándar 50 Opcional 48 |
100 |
Min: 1085 Max: 1985 |
Min: 1.64 Max: 66.25 |
Min: 1/2.4 Max: 1/177.1 |
Estándar 50 Opcional 48 |
120 |
Min: 1700 Max: 3300 |
Min: 1.74 Max: 88.97 |
Min: 1/2.8 Max: 1/277.3 |
Estándar 60 |
140 | 4300 |
Min: 2.38 Max: 70.01 |
Min: 1/9 Max: 1/264.8 |
Estándar 70 Opcional 80 |
